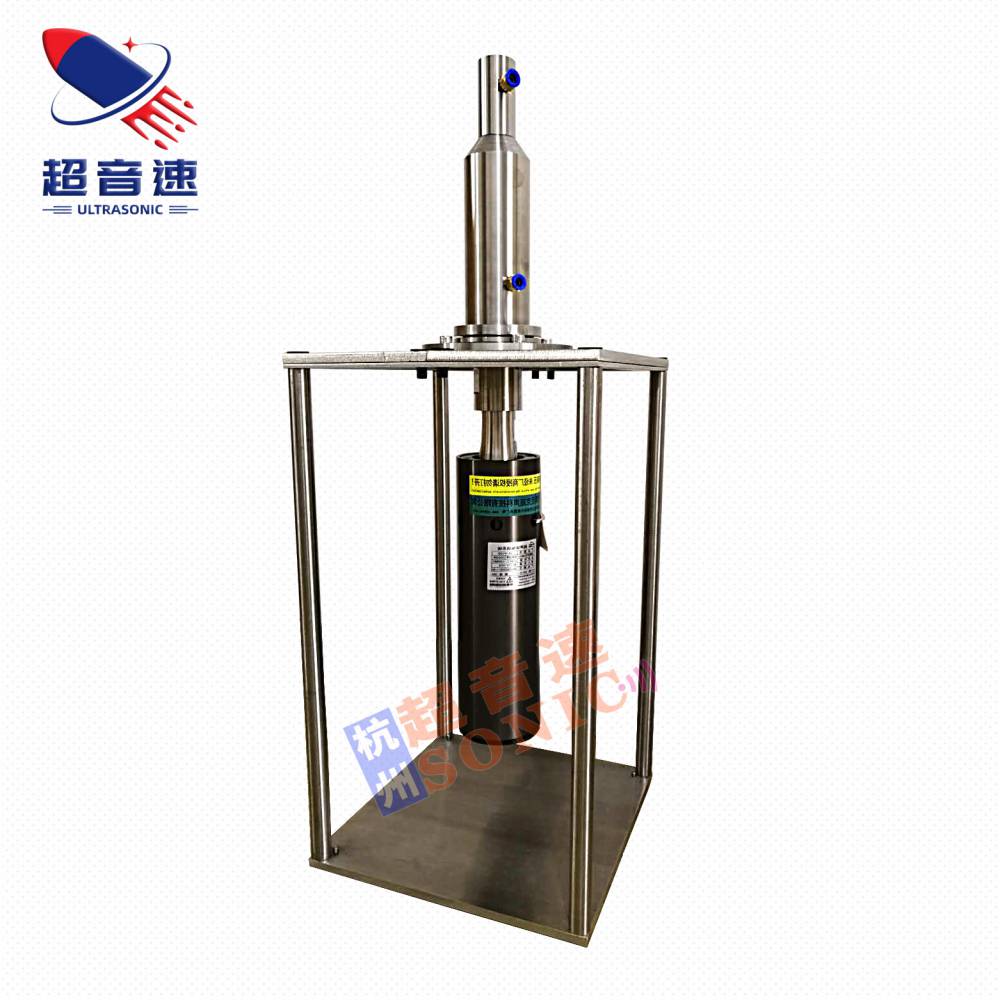

超声波喷丸校形系统 20K 超声波板料喷丸机

超声波喷丸成形与校形技术

一、基本原理

    超声波喷丸技术利用高能量密度的超声波经冲击介质(钢质撞针或者弹丸)冲击金属材料表面，在金属材料表面产生远大于材料动态屈服强度的巨大冲击力，从而引发材料表面剧烈的塑性变形。材料表面层的微观组织由于这种剧烈的塑性变形而得到较大的碎化(可达纳米级别)，产生密集、均匀且稳定的位错增殖。与此同时，材料内部诱导产生了高幅的残余压应力分布，当残余压应力积累到一定程度时，板料会发生宏观的弯曲变形使其内部力系重新达到平衡，并形成新的内部应力分布。通过调整超声波喷丸的不同参数，便可以产生相应的残余应力场分布，实现板料光滑曲率的精密成形与校形。

二、技术特点

    超声波喷丸成形和校形相较于其他成形与校形方法，技术优势较明显，主要体现在以下几个方面。

(1)可实现较厚板材的成形。由于其特有的高应变率效应，能够产生幅度和深度更大的残余压应力场，实现更大曲率半径的成形和校形，在厚板局部成形和校形方面具有优势。在厚度不大于22mm的铝合金板材上可以成形和校正形状，而传统机械喷丸成形则因板材太厚而不能有效成形和校形。
